Rivet pop multiprise
Votre fournisseur unique de rivets pop multi-prises en gros, directement de l'usine et disponibles pour une livraison en grande quantité.
Rivets pop aveugles multigrip pour assemblages d'épaisseur variable
Rivets pop aveugles multigrip sont un type de rivet aveugle avec une plage de serrage nettement plus large que les rivets aveugles standard, capables de couvrant plusieurs gammes d'épaisseurs de matériaux avec une seule spécificationLeur conception repose essentiellement non pas sur la maximisation de la résistance ultime, mais sur la garantie d'une formation de queue stable et d'un serrage fiable même dans des conditions d'épaisseur de plaque variables.
En pratique, les variations d'épaisseur des matériaux sont la norme. Les rivets aveugles standard sont très sensibles à la précision du serrage ; même de légères erreurs de sélection peuvent entraîner un serrage insuffisant ou un formage anormal. La structure Multigrip améliore la tolérance d'assemblage grâce à une plage de serrage effective plus étendue, réduisant ainsi considérablement les risques de défaillance liés aux variations d'épaisseur des tôles ou à un mauvais choix de spécifications.
| Taille des rivets | Épaisseur minimale (mm) | Épaisseur maximale (mm) | Plage de travail recommandée (mm) |
|---|---|---|---|
| Ø3.2 mm | 0.5 | 4.0 | 1.0:3.5 – XNUMX:XNUMX |
| Ø4.0 mm | 1.0 | 6.0 | 1.5:5.0 – XNUMX:XNUMX |
| Ø4.8 mm | 1.5 | 8.0 | 2.0:7.0 – XNUMX:XNUMX |
| Ø6.4 mm | 3.0 | 12.0 | 4.0:10.0 – XNUMX:XNUMX |
| Matériau | Aluminium/acier au carbone/acier inoxydable/acier inoxydable 304 et 316 |
| type de tête | Tête bombée/tête fraisée/grande bride |
| Authentification de qualité | IATF16949, ISO14001, ISO45001 |
| Surface | Plaqué zinc/polissage naturel |
| Taille | 2.4(3/32") - 6.4(1/4") |
| Propre usine ? | OUI |
| Services personnalisés | OUI |
| Standard | OIN, DIN7337, IFI114, HUCK, AVDEL etc. |
Couverture de la plage de prise en main et performances de formage
À l'épaisseur de plaque la plus mince
Lorsque l'épaisseur du matériau approche la valeur minimale, les rivets pop aveugles multigrip peuvent encore former une structure de queue complète. Cependant, une utilisation prolongée à proximité de cette limite minimale est déconseillée. L'expérience en ingénierie montre que le maintien de l'épaisseur réelle de la plaque dans la plage recommandée réduit considérablement le risque d'arrachement ou de serrage insuffisant des plaques minces.
À l'épaisseur maximale de la plaque
Lorsque l'épaisseur du matériau approche la limite maximale, l'espace de déformation de la queue du rivet est réduit, ce qui diminue la régularité du formage. Pour les applications fonctionnant en continu à la limite maximale, choisissez une taille Multigrip supérieure ou évaluez si des rivets aveugles standard ou structuraux sont nécessaires.
Candidatures non recommandées
- Applications où l'épaisseur réelle de la plaque fonctionne constamment aux limites minimales ou maximales
- Assemblages exigeant une résistance structurelle extrêmement élevée ou une déformation nulle
- Applications avec une épaisseur de plaque stable correspondant clairement à la gamme de serrage standard
Gamme de produits de rivets pop multi-adhérence
Tête de dôme multi-prise en aluminium et acier
Corps : Aluminium (5052) Mandrin : Acier
Poignées multi-positions en aluminium et acier de type CSK
Corps : Aluminium (5052) Mandrin : Acier
Bride à grande prise multi-positions en aluminium et acier
Corps : Aluminium (5052) Mandrin : Acier
Rivet aveugle multi-prise en aluminium et acier inoxydable
Corps : Aluminium (5052) Mandrin : Acier inoxydable

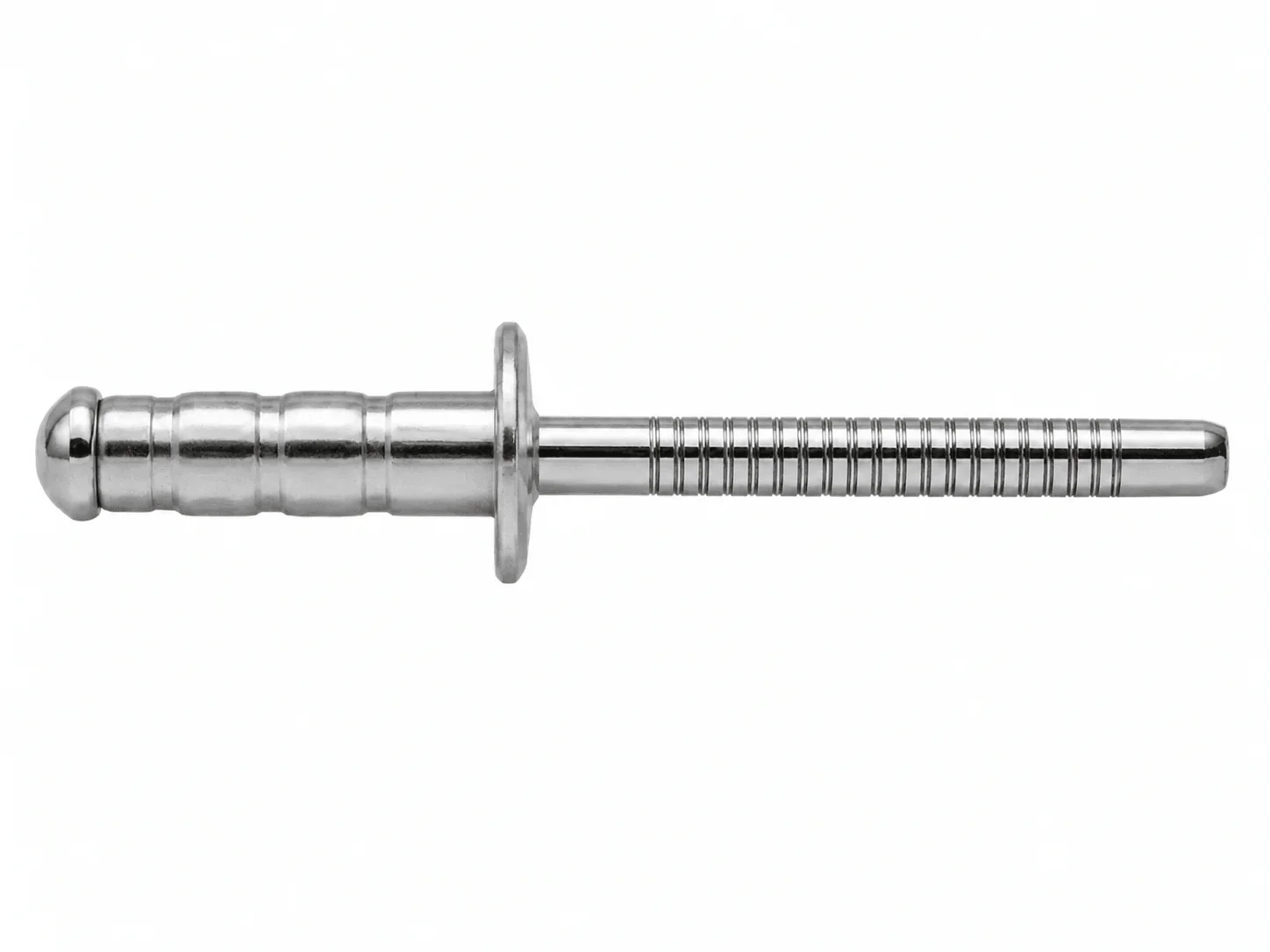

Rivet aveugle multi-prise en acier massif
Corps : Acier au carbone Mandrin : Acier au carbone
Rivet aveugle multi-prise entièrement en acier inoxydable
Corps : Acier inoxydable Mandrin : Acier inoxydable
Les paramètres techniques du rivet aveugle multi-grip
| Diamètre[d] | Taille | Longueur du corps[L] | Gamme de grip | Perceuse | élastique | Tondre |
| 3.2(1/8") | 3.2 × 6.0 | 6.0-7.0 | 1.0-3.5 | 3.3-3.4 | 850N | 650N |
| 3.2 × 8.0 | 8.0-9.0 | 1.5-5.0 | ||||
| 3.2 × 10.0 | 10.0-11.0 | 2.5-7.0 | ||||
| 3.2 × 12.0 | 12.0-13.0 | 4.5-9.0 | ||||
| 3.2 × 14.0 | 14.0-15.0 | 6.5-10.5 | ||||
| 3.2 × 16.0 | 16.0-17.0 | 9.0-12.5 | ||||
| 4.0(5/32") | 4.0 × 6.0 | 6.0-7.0 | 1.0-3.0 | 4.1-4.2 | 1500N | 950N |
| 4.0 × 8.0 | 8.0-9.0 | 1.5-5.0 | ||||
| 4.0 × 10.0 | 10.0-11.0 | 2.0-6.5 | ||||
| 4.0 × 12.0 | 12.0-13.0 | 3.5-8.5 | ||||
| 4.0 × 14.0 | 14.0-15.0 | 5.5-10.5 | ||||
| 4.0 × 16.0 | 16.0-17.0 | 6.0-12.5 | ||||
| 4.0 × 18.0 | 18.0-19.0 | 9.5-14.5 | ||||
| 4.0 × 20.0 | 20.0-21.0 | 11.5-16.5 | ||||
| 4.8(3/16") | 4.8 × 10.0 | 10.0-11.0 | 1.5-6.0 | 4.9-5.0 | 2000N | 1320N |
| 4.8 × 12.0 | 12.0-13.0 | 2.0-8.0 | ||||
| 4.8 × 14.0 | 14.0-15.0 | 3.5-9.5 | ||||
| 4.8 × 16.0 | 16.0-17.0 | 6.0-11.5 | ||||
| 4.8 × 18.0 | 18.0-19.0 | 8.0-13.5 | ||||
| 4.8 × 20.0 | 20.0-21.0 | 10.0-15.0 | ||||
| 4.8 × 25.0 | 25.0-26.0 | 15.0-20.0 | ||||
| 4.8 × 30.0 | 30.0-31.0 | 20.0-25.0 | ||||
| 6.4(1/4") | 6.4 × 12.5 | 12.5-13.5 | 1.0-6.0 | 6.5-6.5 | 4000N | 3800N |
| 6.4 × 14.5 | 14.5-15.5 | |||||
| 6.4 × 16.5 | 16.5-17.5 | |||||
| 6.4 × 18.5 | 18.5-19.5 | |||||
| 6.4 × 20.5 | 20.5-21.5 | |||||
| 6.4 × 25.5 | 25.5-26.5 |
POURQUOI L'UTILISER
Pourquoi utiliser des rivets aveugles Multigrip pour les assemblages d'épaisseur variable ?
Une seule taille remplace plusieurs rivets standard
Un seul rivet aveugle Multigrip peut généralement remplacer 2 à 4 gammes de serrage standard, réduisant ainsi les spécifications tout en maintenant des performances de formage stables.
Réduction de la complexité des stocks et des références
Un nombre réduit de modèles de rivets est nécessaire pour couvrir différentes épaisseurs, ce qui diminue le nombre de références, la pression sur les stocks et les coûts de gestion des matériaux.
Risque réduit de sélection de rivets erronés
La plage de travail effective plus large augmente la tolérance aux variations d'épaisseur, réduisant considérablement les retouches et les rebuts causés par un mauvais choix de rivets.
Amélioration de la cohérence des installations
Les rivets aveugles Multigrip assurent une formation de queue plus uniforme sur différentes épaisseurs de tôle, réduisant ainsi la variabilité d'assemblage lors d'installations par lots ou sur site.
Valeur pratique pour la fabrication et l'approvisionnement
Conçu pour la fiabilité plutôt que pour une résistance maximale, Multigrip simplifie les processus, contrôle les risques et améliore la cohérence opérationnelle.
Réduction des erreurs de formation et de décision sur site
Des spécifications moins précises impliquent moins de formation et moins d'erreurs de jugement sur le terrain, notamment dans les environnements où les opérateurs changent fréquemment.
COMMENT CHOISIR
Rivets aveugles multigrip vs rivets aveugles standard
| Article de comparaison | Rivets aveugles multigrip | Rivets aveugles standards |
|---|---|---|
| Gamme de grip | La taille unique couvre une large gamme d'épaisseurs. | Chaque taille correspond à une plage d'épaisseur étroite |
| Tolérance aux variations d'épaisseur | Haute tolérance ; formage stable pour des épaisseurs variables | Faible tolérance ; sensible aux différences d'épaisseur |
| Risque d'erreur d'installation | Faible ; risque réduit de choix de taille erroné | Élevé ; un mauvais choix peut entraîner des articulations desserrées ou défectueuses. |
| Complexité des stocks | Faible ; moins de références nécessaires | Élevée ; plusieurs références sont nécessaires pour différentes plages de prise en main. |
Si l'épaisseur de la plaque est stable et que les spécifications sont uniformes, Les rivets aveugles standard suffisent.
Toutefois, dans des scénarios avec une épaisseur de plaque fluctuante, plusieurs projets simultanés ou des environnements d'installation sur le terrain, Les rivets aveugles Multigrip réduisent considérablement les erreurs de sélection, la complexité des stocks et les risques d'assemblage..
La principale raison de choisir Multigrip ne réside pas dans sa force, mais dans sa tolérance aux pannes et cohérence globale.
COMMENT CHOISIR
Comment choisir le bon rivet pop aveugle multigrip
Si : L'épaisseur de la plaque varie ou ne peut être contrôlée avec précision
Lorsque la différence entre le matériau le plus mince et le plus épais est significative, ou lorsque l'épaisseur de la plaque ne peut pas être mesurée avec précision sur place, privilégiez l'utilisation de rivets aveugles multigrip. Assurez-vous que l'épaisseur réelle de la plaque se situe dans les limites de milieu de la plage de travail recommandée plutôt que près des limites pour garantir une formation stable.
Quand : Il est nécessaire de réduire le nombre de spécifications et les erreurs de sélection
Lorsqu'un assemblage unique implique plusieurs épaisseurs de plaques, des projets simultanés ou que l'objectif est de couvrir davantage d'applications avec moins de modèles, Multigrip peut remplacer plusieurs spécifications de rivets aveugles standard. Cela réduit efficacement les erreurs de sélection et la complexité des stocks.
À éviter : lorsque l’épaisseur de la plaque est fixée de façon permanente et précisément ajustée.
Si l'épaisseur du matériau reste stable à long terme et correspond clairement à la plage de prise standard, continuer à l'utiliser rivets aveugles standards est plus rentable, Multigrip n'offrant aucun avantage significatif.
Lorsque les connexions subissent des charges élevées de traction, de cisaillement ou de vibrations soutenues, envisagez de passer à rivets aveugles structurels ou d'autres solutions de fixation à haute résistance à la place de Multigrip.
Vous avez d'autres questions ?
Contactez nos ingénieurs pour obtenir des données produits fiables et des conseils techniques.
INSTALLATION des rivets aveugles Multigrip
Consignes d'installation et risques de défaillance courants
Aucun outil spécial requis
Les rivets aveugles Multigrip peuvent être installés à l'aide de pistolets à riveter standard manuels, pneumatiques ou électriques sans nécessiter d'outils spécialisés. Le facteur critique n'est pas le type d'outil, mais plutôt force de traction constante, car une force incohérente est l'une des principales causes de la formation d'anomalies.
Risques de défaillance courants
Les défaillances sont souvent dues aux conditions d'installation plutôt qu'au produit lui-même, notamment :
- L'épaisseur réelle du panneau se rapproche constamment des limites de la plage de préhension.
- trous de forage surdimensionnés ou parois de trous irrégulières
- L'outil de rivetage n'est pas maintenu perpendiculaire à la pièce à usiner.
Ces facteurs peuvent entraîner une formation incomplète de la queue, une force de serrage insuffisante ou des points de rupture anormaux.
Comment éviter les problèmes de formation
Pour garantir un formage stable, adaptez le diamètre du trou à la taille du rivet, évitez de travailler près des limites de la course de serrage et maintenez la perpendicularité de l'outil par rapport à la pièce lors de l'installation. Pour l'assemblage en série, l'utilisation d'outils pneumatiques ou électriques à force de traction stable réduit considérablement les variations de qualité.
APPLICATIONS
Applications typiques des rivets pop aveugles multigrip
Assemblages de tôles d'épaisseurs mixtes
Idéal pour les assemblages de tôles avec des tolérances d'épaisseur ou des variations de lots, évitant les défaillances de serrage ou les défauts de formage causés par des plages de serrage inadaptées.
Installation sur site avec contrôle limité
Multigrip réduit considérablement les erreurs de sélection lors des installations sur le terrain, où les conditions sont incontrôlables et où une mesure précise de l'épaisseur est impossible.
Applications de réparation et d'entretien
Pour les opérations de réparation et de remplacement, permettant des connexions rapides et fiables même en cas d'épaisseur de matériau inconnue ou irrégulière.
Assemblages multi-matériaux
Convient pour combiner des métaux avec des non-métaux ou des matériaux d'épaisseurs différentes, améliorant la régularité du formage et réduisant l'incertitude d'assemblage.
Production par lots avec variation d'épaisseur
La technologie Multigrip stabilise la qualité d'assemblage et réduit les taux de retouche en compensant les fluctuations d'épaisseur des matériaux lors de la production en série.
Environnements d'assemblage à faible qualification ou à fort taux de rotation
Réduit la dépendance au jugement de l'opérateur et améliore la fiabilité de l'assemblage dans des environnements où l'expérience des opérateurs est inégale ou le roulement du personnel élevé.
Questions fréquentes sur les rivets pop aveugles Multigrip
Q1. Un seul rivet multigrip peut-il remplacer plusieurs tailles standard ?
Oui. Dans la plupart des applications, Un seul rivet aveugle Multigrip peut remplacer 2 à 4 modèles de gamme de poignée standard., à condition que l'épaisseur réelle du panneau se situe dans sa plage de fonctionnement recommandée.
Q2 : L'utilisation de Multigrip réduit-elle la force des articulations ?
Non. Le système Multigrip est conçu pour assurer un formage stable plutôt que pour maximiser la résistance ultime. Dans sa plage de fonctionnement recommandée, sa résistance d'assemblage répond aux mêmes exigences d'application qu'un rivet aveugle standard de spécifications équivalentes.
Q3 : Le Multigrip convient-il aux tôles fines ?
Oui. Pour les tôles minces ou les applications à épaisseur variable, Multigrip réduit le risque de mauvais serrage ou de défaut de formage dû à un mauvais choix. Cependant, son utilisation prolongée à proximité de la limite d'épaisseur minimale est déconseillée.
Q4 : Quand ne faut-il pas utiliser Multigrip ?
Lorsque l'épaisseur de la tôle est fixe à long terme, que les spécifications sont uniformes ou que les applications exigent des charges structurelles élevées, les rivets aveugles standard ou les rivets structurels offrent des avantages supérieurs en termes de coût et de performance.
Q5 : Quel est le délai de livraison pour les commandes en gros ?
Les spécifications standard garantissent des cycles de production stables. Les délais de livraison pour les commandes en gros sont généralement 3-6 semaines, sous réserve de la configuration et de la quantité de la commande.
