Rivets en vrac
Les rivets en vrac BOM de Rivmate sont spécialement conçus pour les fixations structurelles robustes. Ils offrent une résistance élevée, une excellente résistance aux vibrations et une performance de fixation fiable et durable. Alternative aux fixations traditionnelles par boulons et écrous et à certaines solutions de soudage, ils améliorent considérablement votre productivité et la qualité de vos fixations.
- Large gamme d'applications de rivetage
- Résistance à la traction et au cisaillement extrêmement élevée
- Excellente résistance aux vibrations
Pourquoi choisir nos rivets Bom en gros ?
- Installation unilatérale.
- Résistance élevée à la traction et au cisaillement pour les applications en surcharge.
- La large plage de serrage est adaptable à la largeur et à l'épaisseur des feuilles de matériau.
- Verrouillez les caractéristiques pour former une connexion résistante aux vibrations et empêcher le desserrage du mandrin. Un choix idéal pour les espaces restreints.
- Un choix idéal pour les espaces restreints.
- Vitesse de rivetage rapide.
- Utilisation simple ne nécessitant que peu de compétences. Résistance aux chocs.
- Résistance aux chocs.
Rivmate — Votre fabricant professionnel de rivets en vrac personnalisés
Fabricant professionnel de rivets, Rivmate se consacre à la production en grande série de rivets en vrac. Grâce à nos procédés éprouvés de formage à froid et à notre technologie de verrouillage structurel, nous proposons des solutions de rivetage structurel haute résistance, résistantes aux vibrations et personnalisables pour applications intensives.
Rivmate propose non seulement des rivets standard pour les lots en vrac, mais aussi des services d'optimisation dimensionnelle, d'ajustement structurel, de contrôle des matériaux et de personnalisation OEM adaptés à vos besoins. Ainsi, les rivets pour lots en vrac garantissent une compatibilité optimale et une stabilité durable dans diverses applications industrielles.

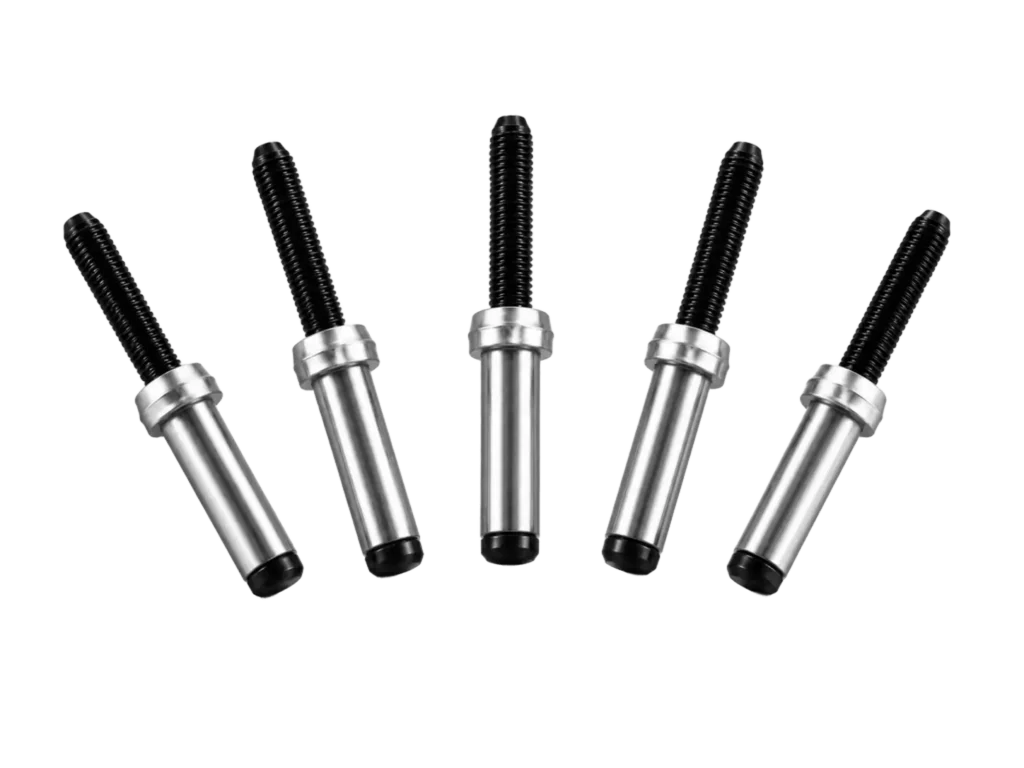

Rivets en vrac
Des rivets aveugles standard aux rivets à queue d'aronde, notre vaste gamme de produits répond aux exigences de sélection pour diverses applications de fixation industrielles.

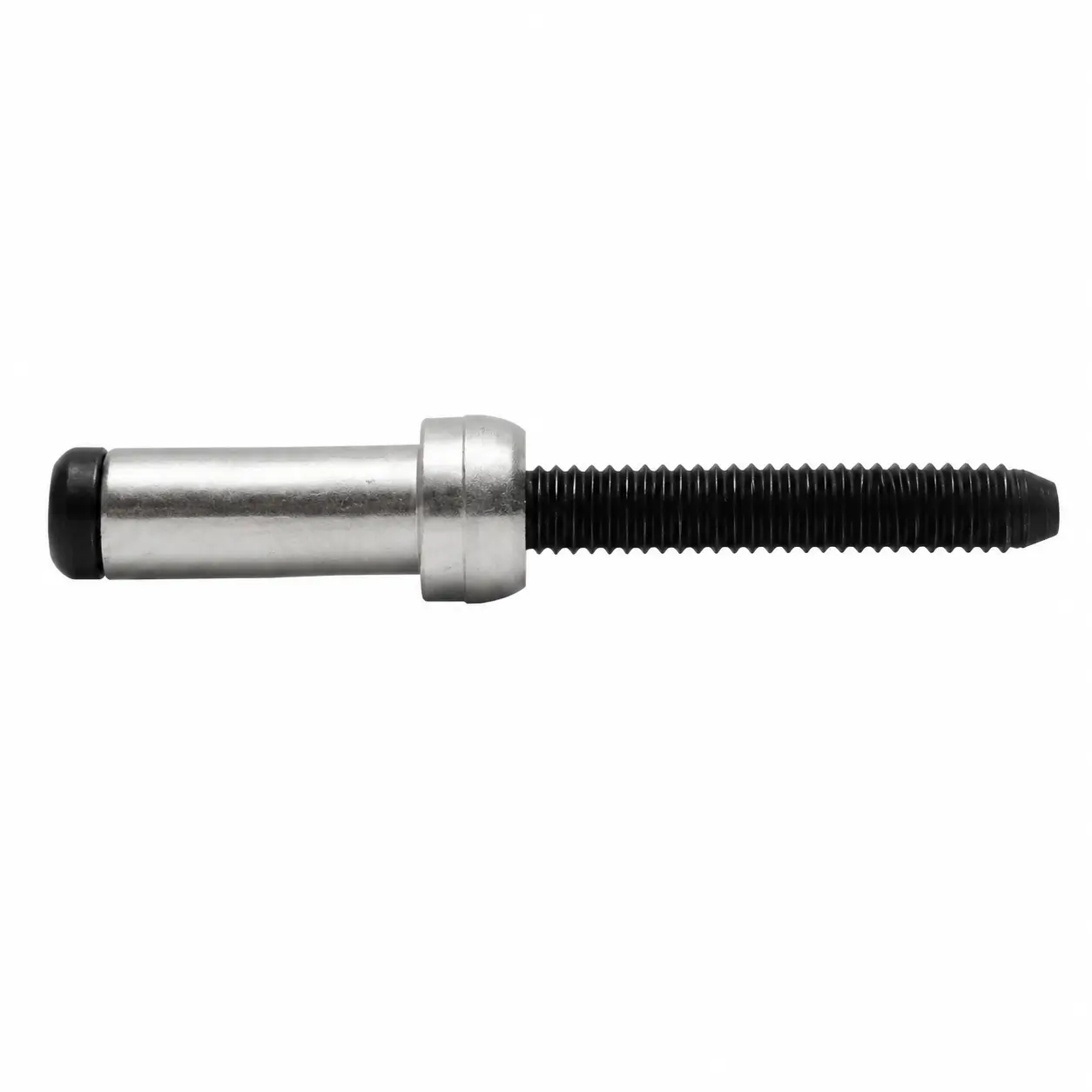

Rivets aveugles Bom
Les rivets haute résistance BOM fixent solidement la tige à l'intérieur du corps du rivet grâce à un système de verrouillage avancé, garantissant une connexion fiable même en cas de vibrations continues. Ils offrent une résistance exceptionnelle à la traction et au cisaillement tout en permettant une installation rapide par simple pression d'un seul côté.
Rivets aveugles à queue de bombe
Sa conception sans queue élimine les déchets liés aux mandrins usagés tout en renforçant la résistance à la corrosion aux points de connexion. Elle offre une robustesse et une durabilité exceptionnelles, ainsi qu'une grande facilité d'installation. Elle convient à des secteurs tels que l'énergie solaire, la construction et le ferroviaire.
Rivets en vrac par matériau
Le rivet Bulk BOM présente une conception intégrée composée d'un corps et d'une tige en acier au carbone. Il garantit une fixation haute résistance et offre une performance stable et fiable pour les applications industrielles de grande envergure. Il convient parfaitement à une grande variété d'assemblages métalliques structuraux.
Corps en acier au carbone / Mandrin en acier au carbone Rivets Bom en vrac
Le corps et le mandrin du rivet sont tous deux en acier au carbone. Ils offrent une résistance élevée à la traction et au cisaillement, ainsi qu'une excellente résistance aux vibrations. Ils conviennent à la fixation de structures en grande série dans des environnements peu corrosifs.
Rivets en vrac par taille
La nomenclature en vrac des rivets couvre une gamme de qualité structurale robuste allant de 4.8 mm à 12.7 mm. Vous pouvez sélectionner les rivets appropriés en fonction des différentes épaisseurs de plaque et des exigences de charge.
Rivets en vrac de 4.8 mm
Il s'agit d'une taille d'entrée de gamme pour les assemblages structuraux dans les applications à charge moyenne. La plage de rivetage est de 2.4 à 19.9 mm. Elle offre une résistance de base au cisaillement et aux vibrations. Elle convient aux assemblages structuraux impliquant des tôles d'épaisseur moyenne.
Rivets en vrac de 12.7 mm
Il s'agit du plus grand format de la gamme. La plage de rivetage s'étend de 6.4 à 41.3 mm. Il offre une résistance à la traction et au cisaillement extrêmement élevée. Il garantit une stabilité structurelle même dans des environnements soumis à des vibrations complexes et à des impacts importants. De ce fait, il est couramment utilisé dans les ouvrages d'art de grande envergure, les équipements de transport lourds et les charpentes porteuses à haute résistance.
Rivets en vrac de 6.4 mm
Il s'agit de la norme structurelle universelle pour les applications industrielles. La plage de rivetage est de 2.8 à 19.9 mm. Elle offre un excellent compromis entre résistance, adaptabilité et coût. Elle convient aux structures de carrosserie de camions et aux structures principales des systèmes de chauffage, ventilation et climatisation.
Rivets en vrac de 8.0 mm
Il est désormais utilisé dans des applications industrielles lourdes. La plage de rivetage est de 4.8 à 27.0 mm. La résistance structurelle et la résistance au cisaillement ont été considérablement améliorées. Il convient à l'assemblage de plaques épaisses et de structures multicouches.
Rivets en vrac de 10.0 mm
Il s'agit d'une solution de fixation structurelle robuste. La plage de rivetage est de 4.8 à 33.3 mm. Elle offre une capacité de charge et une résistance aux chocs supérieures. Elle convient à l'assemblage des châssis de véhicules lourds et des châssis d'équipements de grande taille.

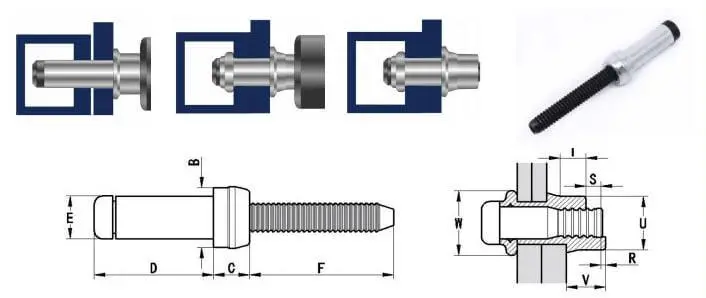

Tableau des spécifications des rivets aveugles Boom-Lock en acier au carbone
| Référence | Diamètre | Art. Code | Plage de prise minimale (mm) | Plage de prise maximale (mm) | Diamètre de perçage min. (mm) | Diamètre de perçage max. (mm) | A | B | D | L | M | Force de cisaillement réf. | Force de traction réf. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSBOOM48095 | 4.8 (3/16") | SSBOOM-00602 | 2.4 | 4.0 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 9.5 | 12.7 | 12400N | 8000N |
| SSBOOM48111 | 4.8 (3/16") | SSBOOM-00603 | 4.0 | 5.6 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 11.1 | 14.3 | 12400N | 8000N |
| SSBOOM48127 | 4.8 (3/16") | SSBOOM-00604 | 5.6 | 7.2 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 12.7 | 15.9 | 12400N | 8000N |
| SSBOOM48143 | 4.8 (3/16") | SSBOOM-00605 | 7.8 | 8.8 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 14.3 | 17.5 | 12400N | 8000N |
| SSBOOM48159 | 4.8 (3/16") | SSBOOM-00606 | 8.8 | 10.3 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 15.9 | 19.1 | 12400N | 8000N |
| SSBOOM48175 | 4.8 (3/16") | SSBOOM-00607 | 10.3 | 11.9 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 17.5 | 20.6 | 12400N | 8000N |
| SSBOOM48190 | 4.8 (3/16") | SSBOOM-00608 | 11.9 | 13.5 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 19.0 | 22.2 | 12400N | 8000N |
| SSBOOM48206 | 4.8 (3/16") | SSBOOM-00609 | 13.5 | 15.1 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 20.6 | 23.8 | 12400N | 8000N |
| SSBOOM48222 | 4.8 (3/16") | SSBOOM-00610 | 15.1 | 16.7 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 22.2 | 25.4 | 12400N | 8000N |
| SSBOOM48238 | 4.8 (3/16") | SSBOOM-00611 | 16.7 | 18.3 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 23.8 | 27.0 | 12400N | 8000N |
| SSBOOM48254 | 4.8 (3/16") | SSBOOM-00612 | 18.3 | 19.9 | 5.3 | 5.65 | 5.2 | 7.4 | 4.95 | 25.4 | 28.6 | 12400N | 8000N |
| SSBOOM64116 | 6.4 (1/4") | SSBOOM-00802 | 2.8 | 4.0 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 11.6 | 15.8 | 22700N | 14500N |
| SSBOOM64132 | 6.4 (1/4") | SSBOOM-00803 | 4.0 | 5.6 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 13.2 | 17.3 | 22700N | 14500N |
| SSBOOM64148 | 6.4 (1/4") | SSBOOM-00804 | 5.6 | 7.2 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 14.8 | 18.9 | 22700N | 14500N |
| SSBOOM64164 | 6.4 (1/4") | SSBOOM-00805 | 7.2 | 8.8 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 16.4 | 20.5 | 22700N | 14500N |
| SSBOOM64180 | 6.4 (1/4") | SSBOOM-00806 | 8.8 | 10.3 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 18.0 | 22.1 | 22700N | 14500N |
| SSBOOM64196 | 6.4 (1/4") | SSBOOM-00807 | 10.3 | 11.9 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 19.6 | 23.7 | 22700N | 14500N |
| SSBOOM64212 | 6.4 (1/4") | SSBOOM-00808 | 11.9 | 13.5 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 21.2 | 25.3 | 22700N | 14500N |
| SSBOOM64228 | 6.4 (1/4") | SSBOOM-00809 | 13.5 | 15.1 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 22.8 | 26.9 | 22700N | 14500N |
| SSBOOM64243 | 6.4 (1/4") | SSBOOM-00810 | 15.1 | 16.7 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 24.3 | 28.5 | 22700N | 14500N |
| SSBOOM64259 | 6.4 (1/4") | SSBOOM-00811 | 16.7 | 18.3 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 25.0 | 30.0 | 22700N | 14500N |
| SSBOOM64275 | 6.4 (1/4") | SSBOOM-00812 | 18.3 | 19.9 | 7.1 | 7.4 | 7.0 | 9.7 | 6.7 | 27.5 | 31.6 | 22700N | 14500N |
| SSBOOM80176 | 8.0 (5/16") | SSBOOM-01004 | 4.8 | 7.9 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 17.6 | 21.6 | 35800N | 23100N |
| SSBOOM80208 | 8.0 (5/16") | SSBOOM-01006 | 7.9 | 11.1 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 20.8 | 25.4 | 35800N | 23100N |
| SSBOOM80240 | 8.0 (5/16") | SSBOOM-01008 | 11.1 | 14.3 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 24.0 | 28.6 | 35800N | 23100N |
| SSBOOM80271 | 8.0 (5/16") | SSBOOM-01010 | 14.3 | 17.5 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 27.1 | 31.8 | 35800N | 23100N |
| SSBOOM80303 | 8.0 (5/16") | SSBOOM-01012 | 17.5 | 20.6 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 30.3 | 34.9 | 35800N | 23100N |
| SSBOOM80335 | 8.0 (5/16") | SSBOOM-01014 | 20.6 | 23.8 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 33.5 | 38.1 | 35800N | 23100N |
| SSBOOM80367 | 8.0 (5/16") | SSBOOM-01016 | 23.8 | 27.0 | 8.85 | 9.35 | 8.75 | 12.4 | 7.3 | 36.7 | 41.3 | 35800N | 23100N |
| SSBOOM100194 | 10.0 (3/8") | SSBOOM-01204 | 4.8 | 7.9 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 19.4 | 24.6 | 49400N | 32300N |
| SSBOOM100226 | 10.0 (3/8") | SSBOOM-01206 | 7.9 | 11.1 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 22.6 | 27.8 | 49400N | 32300N |
| SSBOOM100258 | 10.0 (3/8") | SSBOOM-01208 | 11.1 | 14.3 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 25.8 | 31.0 | 49400N | 32300N |
| SSBOOM100289 | 10.0 (3/8") | SSBOOM-01210 | 14.3 | 17.5 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 28.9 | 34.1 | 49400N | 32300N |
| SSBOOM100321 | 10.0 (3/8") | SSBOOM-01212 | 17.5 | 20.6 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 32.1 | 37.3 | 49400N | 32300N |
| SSBOOM100353 | 10.0 (3/8") | SSBOOM-01214 | 20.6 | 23.8 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 35.3 | 40.5 | 49400N | 32300N |
| SSBOOM100385 | 10.0 (3/8") | SSBOOM-01216 | 23.8 | 27.0 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 38.5 | 43.7 | 49400N | 32300N |
| SSBOOM100416 | 10.0 (3/8") | SSBOOM-01218 | 27.0 | 30.2 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 41.6 | 46.8 | 49400N | 32300N |
| SSBOOM100448 | 10.0 (3/8") | SSBOOM-01220 | 30.2 | 33.3 | 10.5 | 11.05 | 10.45 | 14.7 | 8.3 | 44.8 | 50.0 | 49400N | 32300N |
| SSBOOM127254 | 12.7 (1/2") | SSBOOM-01604 | 6.4 | 9.5 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 25.4 | 32.2 | 89600N | 57800N |
| SSBOOM127285 | 12.7 (1/2") | SSBOOM-01606 | 9.5 | 12.7 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 28.5 | 35.3 | 89600N | 57800N |
| SSBOOM127317 | 12.7 (1/2") | SSBOOM-01608 | 12.7 | 15.9 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 31.7 | 38.5 | 89600N | 57800N |
| SSBOOM127349 | 12.7 (1/2") | SSBOOM-01610 | 15.9 | 19.1 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 34.9 | 41.7 | 89600N | 57800N |
| SSBOOM127381 | 12.7 (1/2") | SSBOOM-01612 | 19.1 | 22.2 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 38.1 | 44.9 | 89600N | 57800N |
| SSBOOM127412 | 12.7 (1/2") | SSBOOM-01614 | 22.2 | 25.4 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 41.2 | 48.0 | 89600N | 57800N |
| SSBOOM127444 | 12.7 (1/2") | SSBOOM-01616 | 25.4 | 28.6 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 44.4 | 51.2 | 89600N | 57800N |
| SSBOOM127476 | 12.7 (1/2") | SSBOOM-01618 | 28.6 | 31.8 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 47.6 | 54.0 | 89600N | 57800N |
| SSBOOM127508 | 12.7 (1/2") | SSBOOM-01620 | 31.8 | 34.9 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 50.8 | 57.6 | 89600N | 57800N |
| SSBOOM127539 | 12.7 (1/2") | SSBOOM-01622 | 34.9 | 38.1 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 53.9 | 60.7 | 89600N | 57800N |
| SSBOOM127571 | 12.7 (1/2") | SSBOOM-01624 | 38.1 | 41.3 | 13.9 | 14.75 | 13.8 | 19.2 | 11.2 | 57.1 | 63.9 | 89600N | 57800N |
Étapes de l'installation des rivets en vrac
- Insérez le rivet dans le trou pré-percé, en veillant à ce que la tête du rivet soit bien à plat contre la pièce.
- Placez l'embout du pistolet à riveter sur le mandrin à riveter et tenez l'outil verticalement.
- Actionnez la riveteuse et tirez sur le mandrin à rivet pour dilater le corps du rivet et fixer la pièce.
- Une fois que le mandrin à riveter se casse, le rivetage est terminé. Vérifiez que le rivet est bien fixé et affleurant.
Fabrication de rivets en vrac de confiance
Rivmate a mis en place un système de fabrication complet pour les rivets Bulk BOM. Chaque étape de la production, de l'approvisionnement en matières premières à la mise en forme des structures de verrouillage mécanique, fait l'objet d'un contrôle rigoureux. Ceci garantit la fiabilité des rivets Bulk BOM, même sous fortes charges et en conditions de vibrations continues.
- test de résistance aux vibrations
- Système de traçabilité des lots
- Gestion de la qualité IATF 16949
Nous sommes spécialisés depuis longtemps dans la production de rivets en acier au carbone en vrac. Grâce à une technologie de frappe à froid de haute précision et de verrouillage de la collerette, nous obtenons un verrouillage mécanique sûr. Nous vous proposons des solutions de fixation structurelle sûres et fiables.
Approvisionnement stable en gros de rivets Bom
Comparativement aux fournisseurs commerciaux classiques, Rivmate a mis en place un système complet de production et de fabrication de rivets en série. Grâce à l'utilisation d'équipements de frappe à froid en continu, nous assurons une production de masse stable et une grande homogénéité sur toute la gamme de tailles, de 4.8 mm à 12.7 mm, en termes de contrôle dimensionnel structurel, de précision de positionnement de la gorge de verrouillage et d'appariement des viroles.
- Contrôle de la précision dimensionnelle en forgeage à froid
- Les colliers sont comprimés pour le contrôle
- Assistance à l'emballage OEM
Nous proposons des solutions sur mesure complètes et conçues pour répondre à vos besoins en matière de fixation structurelle, et non de simples ajustements de spécifications individuelles. Grâce à une analyse systématique des applications structurelles réelles, nous obtenons une conception parfaitement adaptée au système de rivetage. Ceci garantit que les rivets Bulk BOM conservent des performances de verrouillage mécanique fiables, quelles que soient l'épaisseur des tôles, les conditions de charge et les environnements d'assemblage.
Applications des rivets en vrac
Dans des secteurs tels que le transport routier, les ascenseurs, le CVC et la fabrication de tôles, les rivets Bulk BOM offrent des performances de fixation structurelle fiables, assurant la stabilité de la connexion dans des conditions de charge à long terme.
Camion remorque
Les rivets Bulk Bom sont dotés d'un mécanisme de verrouillage structurel. Une fois rivetés, ils forment un verrouillage mécanique stable qui garantit une force de serrage constante dans le temps. Ceci empêche le desserrage dû aux vibrations à haute fréquence lors d'une utilisation prolongée du véhicule.
Systèmes HVAC
Les équipements de CVC sont souvent soumis à des vibrations et des contraintes cycliques dues aux flux d'air. Les rivets Bulk Bom s'installent rapidement d'un seul côté, formant une liaison stable et verrouillée sans zone affectée thermiquement, ce qui garantit une adhérence durable et sûre entre les panneaux et les conduits.
Systèmes d'ascenseurs
Les structures d'ascenseurs étant constamment soumises à des vibrations et à des charges cycliques, leurs joints doivent présenter une excellente résistance à la fatigue. Les rivets Bulk Bom assurent des liaisons solides grâce à un mécanisme de verrouillage fiable. Ceci contribue à prévenir le déplacement des composants et la rupture des joints, garantissant ainsi le fonctionnement sûr de l'équipement.

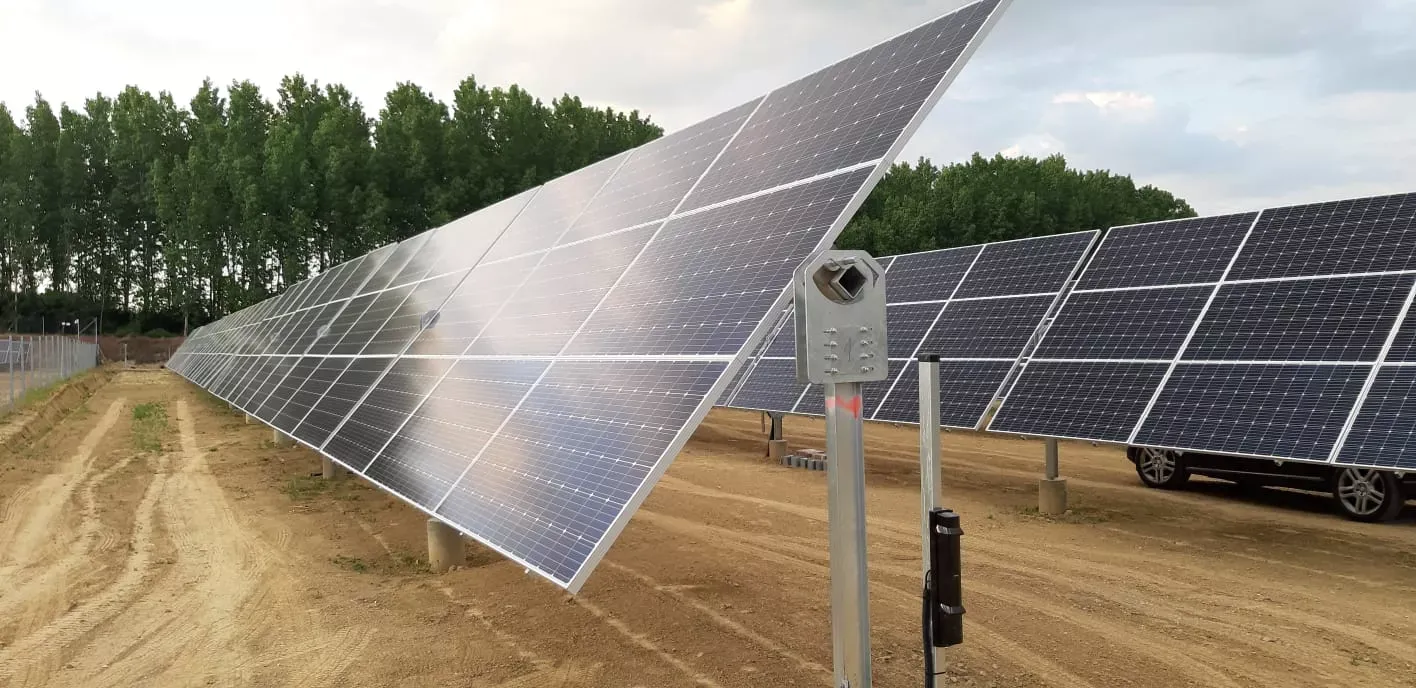

Système photovoltaïque solaire
Les équipements photovoltaïques étant constamment exposés à des variations de vent, à des cycles de température et à des environnements extérieurs corrosifs, les rivets Bulk BOM doivent présenter une durabilité et une résistance aux vibrations élevées. Grâce à un mécanisme de verrouillage mécanique, les rivets Bulk BOM assurent des liaisons à haute résistance, éliminant ainsi le besoin de soudure. Ceci réduit efficacement les risques structurels liés à la déformation thermique ou au desserrage des fixations.
Obtenez un devis instantané maintenant
Puis-je obtenir des échantillons de rivets BOM avant de passer une commande importante ?
Oui, nous pouvons fournir des échantillons de rivets Bulk BOM avant les commandes en gros volumes.
Les échantillons peuvent être adaptés à vos spécifications particulières, vous permettant ainsi de réaliser des tests de résistance structurelle, des vérifications d'assemblage et des évaluations comparatives par rapport aux options d'approvisionnement existantes.
Comment demander un devis pour des rivets de nomenclature spéciaux auprès des fournisseurs ?
Vous devez fournir un ensemble aussi complet que possible de détails techniques et d'application.
Cela inclut des paramètres clés tels que le type de rivet requis, la combinaison de matériaux, le diamètre, la plage de serrage, l'application structurelle et le secteur d'activité.
Quels sont les matériaux couramment utilisés pour fabriquer des rivets de bombe ?
Fabrication de matériaux de construction en acier au carbone.
Cette combinaison de matériaux offre une résistance structurelle, une résistance au cisaillement et une résistance aux vibrations supérieures, ce qui la rend adaptée aux applications de fixation structurelle à grande échelle et à volume élevé.
Quelles entreprises proposent des services de fabrication de rivets sur mesure ?
Les fabricants de rivets qui proposent des services de fabrication de rivets sur mesure (nomenclature) sont des installations dotées de capacités de production complètes.
Ils sont équipés de machines spécialisées pour le formage à froid, de capacités de conception structurelle et de systèmes de production de masse.
Quels sont les secteurs industriels qui utilisent le plus souvent des rivets BOM dans leurs processus de fabrication ?
Le plus souvent utilisé dans les industries de la fabrication de camions et de remorques, du CVC, des machines industrielles, des ascenseurs et des systèmes de levage, et de la fabrication de tôles.
Rivets en vrac
Vidéo sur les tests de performance des rivets de bombes en vrac
Rivet aveugle Rivmate Boomlock : essai de traction et de cisaillement
Rivet aveugle à verrouillage par bras Rivmate : test d’épaisseur du placage
Rivet aveugle Rivmate Boomlock : test de résistance à la rupture du mandrin
Ressources
Accédez à des ressources utiles pour faciliter la planification de votre projet et le choix de vos produits. Téléchargez des documents pour les consulter et les utiliser sur place.
Catalogue Rivet
Consultez notre catalogue complet de rivets aveugles, incluant les types de produits, leurs spécifications et des exemples d'application. (Description de la boîte de remorque : texte modifiable à tout moment dans les paramètres.)
Dessin de rivet aveugle à extrémité ouverte
Téléchargez les dessins techniques des rivets, qui comprennent les dimensions, la structure interne et les informations de base sur le produit.
Qu'est-ce qu'un rivet BOM et comment est-il utilisé dans la fabrication ?
Bulk BOM Rivets est un système de rivets aveugles autobloquants de qualité industrielle conçu pour la fixation de structures robustes.
Lors du formage à froid, une douille métallique est insérée par pression dans la gorge du corps du rivet afin de créer un système de verrouillage mécanique permanent. Ceci garantit une résistance élevée et stable au cisaillement et aux vibrations, même en cas d'installation unilatérale. Ce système peut également remplacer les systèmes de fixation traditionnels par boulon et écrou.

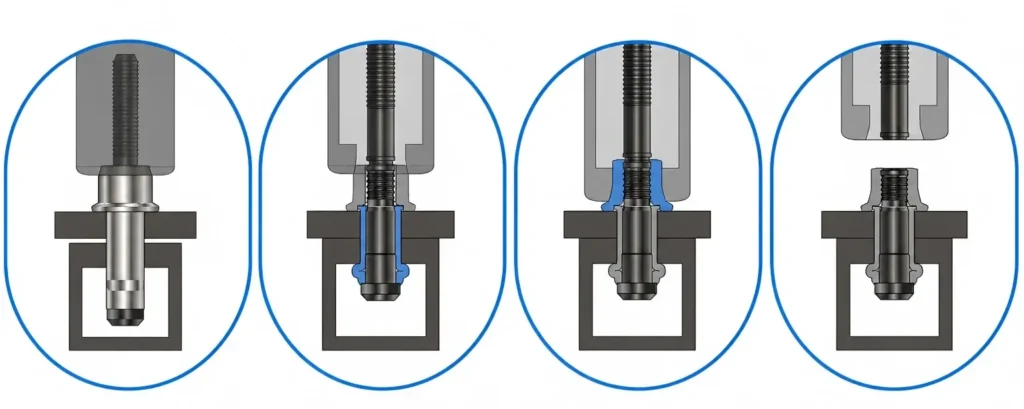

Comment est-il utilisé dans la fabrication ?
- Étape de forage
Percez des trous standard dans les tôles/profilés métalliques afin de garantir que leur diamètre corresponde à celui du rivet.
- Étape d'insertion
Insérez le rivet BOM dans le trou pré-percé, en veillant à ce que le corps du rivet soit complètement appuyé contre le composant structurel.
- Étape de sertissage et de verrouillage
L'outil de rivetage tire sur le mandrin, forçant la bague métallique à se comprimer ; la bague pénètre ensuite dans les rainures du corps du rivet, formant une structure de verrouillage mécanique.
- Réglage final
Le mandrin se rompt sous la charge spécifiée. Le mécanisme de verrouillage maintient une force de serrage permanente. L'assemblage est terminé.
Comment choisir le rivet BOM approprié pour l'assemblage de tôles ?
Étape 1 : Déterminer la plage d'épaisseurs des panneaux
Il doit s'agir de la somme des épaisseurs de toutes les planches, et non de l'épaisseur d'une seule planche.
Étape 2 : Déterminer la capacité de charge structurelle
Charge légère → CVC / Enceintes
Charge moyenne → Composants structuraux en tôle
Charge lourde → Châssis / Équipement industriel
Étape 3 : Sélection du diamètre du rivet (Sélection de la résistance)
4.8 mm → Structures légères à moyennement robustes
6.4 mm → Structures standard industrielles (les plus courantes)
8.0 mm → Structures robustes
10.0–12.7 mm → Structures ultra-robustes
Étape 4 : Vérifier la présence de vibrations dans l’environnement
Si l'environnement d'exploitation est soumis à des vibrations, il faut utiliser des rivets Bulk Bom.
Étape 5 : Vérifier les exigences d’installation
L'opération est-elle limitée à un seul côté ?
Erreurs de sélection courantes
Erreur n° 1 : Se concentrer uniquement sur le diamètre et non sur l'épaisseur de la paroi
→ Ce qui peut entraîner un cisaillement ou un défaut de fixation correcte.
Erreur n° 2 : Négliger la structure multicouche de la carte
→ Force de serrage insuffisante entraînant un desserrage
Erreur 3 : Ignorer l'environnement vibrant
→ Risque extrêmement élevé de rupture des boulons
En quoi les rivets BOM diffèrent-ils des autres types de rivets en termes de résistance et de durabilité ?
| Type de rivet | Mécanisme de verrouillage | Niveau de force | Résistance aux vibrations | Durabilité | Risque de défaillance sous charge dynamique | Application typique |
|---|---|---|---|---|---|---|
| Rivet aveugle standard | Expansion du canon (par friction) | Moyenne | Low | Moyenne | Risque élevé de desserrement au fil du temps | tôlerie légère, assemblage général |
| Rivet aveugle multi-grip | Déformation en plusieurs étapes | Moyenne | Moyenne | Moyenne | Micromouvements possibles sous l'effet des vibrations | tôle d'épaisseur variable |
| Rivet aveugle à extrémité ouverte | Rupture simple du mandrin + expansion | Faible à moyen | Low | Low | Ne convient pas aux environnements à fortes vibrations | Enceintes à faible charge |
| Nomenclature des rivets structuraux | Verrouillage mécanique à sertir à 360° (verrouillage par collier) | Haute | Très élevé | Haute | Risque très faible de desserrage ou de rupture par fatigue | Camion, CVC, machines industrielles, joints structuraux |
| Verrou de sécurité (Référence) | Goupille + verrou de sertissage de collier | Très élevé | Très élevé | Très élevé | Minimale dans des conditions de charge extrêmes | Systèmes de châssis/structures lourdes / aérospatiales |
